ساخت فلزیاب

ساخت فلزیاب نیازمند دانش در زمینه الکترونیک و استفاده از برخی قطعات و تکنولوژی‌های خاص است. اساس کار فلزیاب‌ها مبتنی بر ایجاد میدان مغناطیسی و تأثیر آن بر اجسام فلزی زیر سطح زمین است. در ادامه، مراحل و قطعات اصلی مورد نیاز برای ساخت یک فلزیاب را بررسی می‌کنیم:

قطعات اصلی فلزیاب

برای ساخت یک فلزیاب ساده به قطعات زیر نیاز است:

• سیم‌پیچ (Coil): سیم‌پیچ اصلی‌ترین بخش فلزیاب است که برای ایجاد میدان مغناطیسی استفاده می‌شود. سیم‌پیچ با استفاده از جریان الکتریکی، میدان مغناطیسی تولید می‌کند و در تماس با فلزات، سیگنال بازگشتی ایجاد می‌شود.
• منبع تغذیه (باتری): فلزیاب نیاز به یک منبع تغذیه برای تأمین جریان الکتریکی دارد. معمولاً از باتری‌های 9 یا 12 ولتی استفاده می‌شود.
• واحد کنترل (Control Unit): این قسمت برای پردازش سیگنال‌ها و تنظیمات دستگاه به‌کار می‌رود. واحد کنترل شامل مدارهای الکترونیکی، تقویت‌کننده‌ها و فیلترهاست.
• نمایشگر (Display): اطلاعات مربوط به شناسایی فلزات از طریق نمایشگر به کاربر نمایش داده می‌شود. این نمایشگر می‌تواند به صورت ساده (صوتی یا LED) یا پیچیده‌تر (صفحه نمایش دیجیتال) باشد.
• سنسور تشخیص (Detector Sensor): سنسور حساسیت به میدان مغناطیسی را بررسی کرده و در صورت برخورد با فلزات، سیگنال‌های لازم را ارسال می‌کند.





مراحل ساخت فلزیاب

مرحله 1: طراحی مدار

برای ساخت فلزیاب، ابتدا باید مدار الکترونیکی طراحی شود. مدار شامل بخش‌های مختلفی مانند نوسان‌ساز (Oscillator) برای تولید امواج، تقویت‌کننده برای افزایش قدرت سیگنال، و واحد فیلتر برای تفکیک سیگنال‌های فلزی از غیر فلزی است.

مرحله 2: سیم‌پیچ (Coil)

سیم‌پیچ باید با دقت و با تعداد دورهای مناسب ساخته شود. تعداد دور سیم‌پیچ و ضخامت سیم به حساسیت فلزیاب و نوع فلزاتی که شناسایی می‌شود، بستگی دارد.

مرحله 3: مونتاژ قطعات

پس از طراحی و ساخت مدار و سیم‌پیچ، نوبت به مونتاژ قطعات مختلف می‌رسد. تمامی قطعات باید به‌درستی متصل و در جای مناسب قرار گیرند.

مرحله 4: کالیبراسیون و تنظیمات

در این مرحله، فلزیاب ساخته‌شده نیاز به کالیبراسیون و تنظیمات اولیه دارد تا بتواند به‌درستی فلزات مختلف را شناسایی کند. کالیبراسیون با توجه به نوع فلزیاب و عمق کاوش انجام می‌شود.

3. آزمایش فلزیاب

پس از ساخت فلزیاب، باید آن را در محیط‌های مختلف آزمایش کنید. بررسی کارایی در شناسایی فلزات مختلف، عمق کاوش و دقت در تفکیک فلزات، از مهم‌ترین مراحل آزمایش است.



انواع فلزیاب‌ها

فلزیاب‌ها در انواع مختلفی طراحی و ساخته می‌شوند که هر کدام دارای ویژگی‌ها و کاربردهای خاصی هستند. در ادامه به معرفی چند مدل فلزیاب پرداخته‌ایم:

1. فلزیاب پالسی (Pulse Induction)

فلزیاب پالسی یکی از پیشرفته‌ترین و دقیق‌ترین مدل‌های فلزیاب است. این نوع فلزیاب با ارسال پالس‌های قوی و برگشت امواج از فلزات، توانایی شناسایی فلزات در عمق زیاد را دارد. فلزیاب‌های پالسی برای محیط‌های معدنی و سنگین مناسب هستند.

• مدل معروف: PI Penetrator 5500

2. فلزیاب VLF (Very Low Frequency)

این نوع فلزیاب با استفاده از فرکانس‌های پایین کار می‌کند و برای شناسایی فلزات سطحی و کوچک بسیار مناسب است. فلزیاب‌های VLF توانایی تفکیک بین فلزات آهنی و غیرآهنی را دارند.

• مدل معروف: Fisher F22

3. فلزیاب تصویری (Imaging Metal Detector)

فلزیاب‌های تصویری از تکنولوژی تصویربرداری برای ایجاد تصاویر سه‌بعدی از ساختارهای زیرزمینی استفاده می‌کنند. این دستگاه‌ها برای کاوش‌های دقیق و شناسایی ساختارهای پیچیده زیرزمینی مانند تونل‌ها و حفره‌ها مناسب هستند.

• مدل معروف: 3D Imaging Multi Sensor

4. فلزیاب دستی (Handheld Metal Detector)

فلزیاب‌های دستی کوچک و قابل حمل هستند و بیشتر برای کاربردهای امنیتی و شناسایی فلزات در اشیاء کوچک مانند سکه یا جواهرات به‌کار می‌روند.

• مدل معروف: Garrett Super Scanner

5. فلزیاب راداری (Ground Penetrating Radar)

فلزیاب‌های راداری از امواج رادیویی برای نفوذ به عمق زمین و شناسایی ساختارهای زیرزمینی استفاده می‌کنند. این دستگاه‌ها برای باستان‌شناسی و کاوش‌های علمی مورد استفاده قرار می‌گیرند.

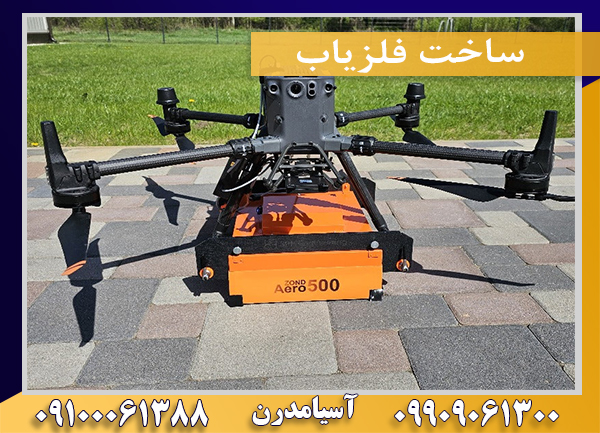

• مدل معروف: ZOND GPR









مراحل ساخت فلزیاب با عمق‌های مختلف

مرحله 1: انتخاب نوع فلزیاب

ابتدا باید نوع فلزیاب خود را مشخص کنید. اگر به شناسایی فلزات در عمق‌های زیاد علاقه دارید، فلزیاب پالسی یا GPR گزینه مناسبی است. اما اگر به شناسایی فلزات سطحی و کوچک‌تر نیاز دارید، فلزیاب‌های VLF کافی خواهد بود.

مرحله 2: طراحی مدار الکترونیکی

مدارهای فلزیاب باید با توجه به نوع دستگاه و عمق شناسایی طراحی شوند. فلزیاب‌های پالسی و GPR مدارهای پیچیده‌تری نسبت به فلزیاب‌های VLF دارند. این مدارها شامل نوسان‌سازها، تقویت‌کننده‌ها، و فیلترهای دقیق هستند.

مرحله 3: ساخت سیم‌پیچ مناسب

طراحی و ساخت سیم‌پیچ فلزیاب یکی از مهم‌ترین مراحل است. برای شناسایی در عمق‌های زیاد، سیم‌پیچ باید بزرگ‌تر و با تعداد دور بیشتری ساخته شود. همچنین استفاده از سیم‌های با کیفیت و با مقاومت کم نیز اهمیت دارد.

مرحله 4: مونتاژ قطعات

قطعات مختلف دستگاه مانند سیم‌پیچ، منبع تغذیه، واحد کنترل و پردازشگر سیگنال باید به‌درستی مونتاژ شوند. اتصال صحیح قطعات و اطمینان از کارکرد درست هر بخش از دستگاه اهمیت زیادی دارد.

مرحله 5: کالیبراسیون و تنظیمات

پس از مونتاژ دستگاه، باید فلزیاب را برای عمق مورد نظر کالیبره و تنظیم کنید. این کار شامل تنظیم حساسیت، تنظیم فرکانس و بررسی عملکرد دستگاه در محیط‌های مختلف است.





قطعات لازم برای ساخت فلزیاب 1 متر

برای ساخت فلزیاب با عمق 1 متر، به قطعات زیر نیاز خواهید داشت:

• سیم‌پیچ (Coil): سیم‌پیچ باید به‌صورت دایره‌ای پیچیده شده و از مس ساخته شود. برای فلزیاب‌هایی که در عمق کم کاوش می‌کنند، سیم‌پیچ با اندازه کوچک‌تر و حدود 20 تا 30 سانتیمتر مناسب است.
• مدار نوسان‌ساز (Oscillator Circuit): این مدار وظیفه تولید امواج الکترومغناطیسی با فرکانس پایین را بر عهده دارد. معمولاً فرکانس کاری فلزیاب‌های VLF در محدوده 3 تا 30 کیلوهرتز است.
• منبع تغذیه (باتری): یک باتری 9 ولت یا 12 ولت برای تغذیه مدار کافی است. باتری‌های معمولی یا قابل شارژ می‌توانند استفاده شوند.
• واحد تقویت‌کننده (Amplifier Unit): برای تقویت سیگنال‌های بازگشتی از فلزات به‌کار می‌رود. این واحد کمک می‌کند تا سیگنال‌های ضعیف از عمق 1 متر قابل شناسایی باشند.
• نمایشگر یا خروجی صوتی: برای اطلاع‌رسانی به کاربر در هنگام شناسایی فلزات. این بخش می‌تواند یک بیزر صوتی (برای ایجاد صدا) یا یک نمایشگر LED باشد که هنگام یافتن فلزات روشن می‌شود.

آموزش ساخت کویل‌های مختلف برای فلزیاب

کویل فلزیاب شامل چندین دور سیم مسی است که به‌صورت دایره‌ای یا بیضوی پیچیده می‌شود. با عبور جریان الکتریکی از این سیم، میدان مغناطیسی تولید می‌شود. وقتی فلزی در این میدان مغناطیسی قرار می‌گیرد، باعث ایجاد تغییراتی در میدان می‌شود که توسط فلزیاب شناسایی می‌گردد. اندازه، شکل و تعداد دورهای سیم تأثیر مستقیم بر عملکرد کویل دارد.







انواع کویل‌های فلزیاب

کویل‌های فلزیاب معمولاً به چند دسته مختلف تقسیم می‌شوند که هر کدام برای شرایط خاصی طراحی شده‌اند:

• کویل‌های دایره‌ای (Concentric Coils): سیم‌پیچ‌های این نوع کویل‌ها به‌صورت دایره‌ای داخل یکدیگر پیچیده می‌شوند. این کویل‌ها در شرایط عمومی و برای کاوش‌های سطحی مناسب هستند.
• کویل‌های دوگانه (Double-D Coils): در این نوع کویل، دو سیم‌پیچ به‌شکل حرف “D” در کنار هم قرار می‌گیرند. این نوع کویل توانایی شناسایی فلزات در عمق‌های بیشتر و تفکیک بهتر را فراهم می‌کند.
• کویل‌های بیضوی (Elliptical Coils): کویل‌های بیضوی برای کاوش در مناطق دارای موانع و محیط‌های شلوغ مناسب هستند. این کویل‌ها به دلیل شکل کشیده خود، می‌توانند نواحی بیشتری را پوشش دهند.

ساخت کویل‌های مختلف

ساخت کویل دایره‌ای (Concentric Coil)

مواد مورد نیاز:

• سیم مسی با ضخامت 0.2 تا 0.4 میلی‌متر
• یک قالب دایره‌ای (مانند درب پلاستیکی)
• چسب حرارتی یا نوار چسب
• ابزار لحیم‌کاری

مراحل ساخت:

1. انتخاب اندازه کویل: برای ساخت یک کویل دایره‌ای با عمق کاوش 1 تا 2 متر، قطر کویل باید حدود 20 تا 30 سانتیمتر باشد.
2. پیچیدن سیم‌پیچ: سیم مسی را به‌صورت منظم و به تعداد 20 تا 30 دور به دور قالب دایره‌ای بپیچید.
3. ثابت کردن سیم: بعد از پیچیدن، سیم‌ها را با چسب یا نوار چسب به‌صورت محکم ثابت کنید تا از جابه‌جایی جلوگیری شود.
4. اتصال به مدار: دو سر سیم‌ها را به‌وسیله لحیم‌کاری به مدار فلزیاب متصل کنید.





ساخت کویل دوگانه (Double-D Coil)

مواد مورد نیاز:

• دو سیم مسی به طول حدود 10 متر
• قالب به شکل حرف “D” یا استفاده از دو قالب دایره‌ای با ابعاد مختلف
• چسب حرارتی
• ابزار لحیم‌کاری

مراحل ساخت:

1. طراحی کویل‌های D: دو قالب به شکل “D” آماده کنید یا از دو قالب دایره‌ای استفاده کنید و سیم‌ها را به شکل دو “D” متقاطع بپیچید.
2. پیچیدن سیم‌پیچ: سیم اول را به دور قالب D شکل اول و سیم دوم را به دور قالب D شکل دوم بپیچید. تعداد دورهای هر سیم حدود 20 دور باشد.
3. اتصال سیم‌ها: دو سر سیم‌ها را به مدار فلزیاب متصل کنید. در کویل‌های Double-D، یک سیم‌پیچ به عنوان فرستنده و دیگری به عنوان گیرنده عمل می‌کند.
4. ثابت کردن سیم‌ها: پس از اتمام پیچیدن، سیم‌ها را با چسب یا نوار چسب محکم کنید.

ساخت کویل بیضوی (Elliptical Coil)

مواد مورد نیاز:

• سیم مسی به طول 20 متر
• قالب بیضوی
• چسب حرارتی
• ابزار لحیم‌کاری

مراحل ساخت:

1. طراحی قالب بیضوی: از یک قالب به شکل بیضوی با طول حدود 30 سانتیمتر و عرض 15 سانتیمتر استفاده کنید.
2. پیچیدن سیم‌پیچ: سیم مسی را به تعداد 20 تا 30 دور به دور قالب بیضوی بپیچید. این نوع کویل برای شناسایی فلزات در محیط‌های متراکم و سخت مناسب است.
3. اتصال سیم‌ها: دو سر سیم‌ها را به مدار فلزیاب لحیم کنید.
4. ثابت کردن سیم‌ها: سیم‌ها را با چسب محکم کنید و مطمئن شوید که به‌خوبی ثابت شده‌اند.





نحوه تنظیم و کالیبره کردن فلزیاب

الیبراسیون فلزیاب به معنای تنظیم دستگاه بر اساس شرایط محیطی خاص است که شما در آن کاوش می‌کنید. هر محیط دارای ویژگی‌های متفاوتی مانند ترکیب خاک، رطوبت، میزان مواد معدنی و حضور نویزهای الکترومغناطیسی است. عدم کالیبراسیون صحیح می‌تواند به موارد زیر منجر شود:

• دریافت سیگنال‌های نادرست (سیگنال کاذب)
• کاهش عمق کاوش
• شناسایی نادرست فلزات

تنظیمات کلیدی برای کالیبره کردن فلزیاب

الف) تنظیم حساسیت (Sensitivity)

حساسیت تعیین می‌کند که فلزیاب چقدر به سیگنال‌های دریافتی حساس باشد. تنظیم حساسیت یکی از مهم‌ترین بخش‌های کالیبراسیون است.

• حساسیت بالا: برای کاوش در مناطقی با کمترین میزان نویز محیطی یا خاک بدون مواد معدنی زیاد مناسب است. این تنظیم می‌تواند فلزات کوچک‌تر و فلزات در عمق بیشتر را شناسایی کند.
• حساسیت پایین: در مناطقی که نویزهای الکترومغناطیسی یا مواد معدنی زیادی وجود دارد، بهتر است حساسیت را کاهش دهید تا دستگاه به سیگنال‌های کاذب پاسخ ندهد.

نحوه تنظیم: معمولاً فلزیاب‌ها دارای یک دکمه تنظیم حساسیت هستند. ابتدا دستگاه را روشن کنید و حساسیت را روی بالاترین حد قرار دهید. سپس اگر دستگاه بدون دریافت سیگنال کاذب عمل می‌کند، حساسیت را در همان حد نگه دارید. در غیر این صورت، حساسیت را به‌تدریج کاهش دهید تا نویزها حذف شوند.



ب) تنظیم تعادل زمین (Ground Balance)

تعادل زمین به فلزیاب کمک می‌کند تا با حذف نویزهای ناشی از مواد معدنی موجود در خاک، فقط سیگنال‌های فلزات را شناسایی کند. مواد معدنی مانند آهن، نمک، و سایر ترکیبات می‌توانند فلزیاب را دچار خطا کنند.

دو نوع تعادل زمین وجود دارد:

• تعادل زمین دستی: در این حالت، کاربر می‌تواند تعادل زمین را به‌صورت دستی تنظیم کند. در مناطق با خاک‌های مختلف، این تنظیمات باید تغییر کنند.
• تعادل زمین اتوماتیک: برخی فلزیاب‌ها به‌صورت خودکار تعادل زمین را تنظیم می‌کنند. این ویژگی بیشتر در دستگاه‌های پیشرفته دیده می‌شود.

نحوه تنظیم:

1. فلزیاب را روشن کرده و سیم‌پیچ را حدود 10 تا 15 سانتیمتر بالای سطح زمین نگه دارید.
2. تعادل زمین را به‌تدریج تنظیم کنید تا زمانی که سیگنال‌های کاذب از بین بروند. این کار را تا زمانی ادامه دهید که دستگاه به‌درستی فلزات را شناسایی کند و تحت تأثیر مواد معدنی خاک قرار نگیرد.



ج) تنظیم تفکیک (Discrimination)

تفکیک به فلزیاب اجازه می‌دهد که انواع مختلف فلزات را از یکدیگر تشخیص دهد و فلزات بی‌ارزش مانند آهن را نادیده بگیرد. این ویژگی در مناطقی که فلزات زیادی وجود دارد بسیار مهم است.

• تفکیک کم: همه فلزات را شناسایی می‌کند، اما ممکن است فلزات بی‌ارزش مانند تکه‌های آهن یا میخ را نیز پیدا کند.
• تفکیک بالا: دستگاه به شما امکان می‌دهد فلزات بی‌ارزش را حذف کرده و فقط فلزات ارزشمند مانند طلا، نقره، و مس را شناسایی کنید.

نحوه تنظیم:

1. دستگاه را روشن کنید و تنظیم تفکیک را روی حالت پایه قرار دهید.
2. در مناطق با فلزات زیاد، به‌تدریج تفکیک را افزایش دهید تا دستگاه فقط فلزات ارزشمند را شناسایی کند. در مناطق با فلزات کمتر، می‌توانید تفکیک را در حد پایین نگه دارید.







د) تنظیمات فرکانس (Frequency)

فلزیاب‌ها معمولاً در چندین فرکانس مختلف کار می‌کنند. فرکانس‌های پایین برای شناسایی فلزات بزرگ‌تر در عمق بیشتر مناسب هستند، در حالی که فرکانس‌های بالا برای شناسایی فلزات کوچک‌تر در سطح مناسب‌اند.

نحوه تنظیم:

1. فرکانس دستگاه را با توجه به نوع فلزی که قصد کاوش آن را دارید تنظیم کنید.
2. برای فلزات کوچک‌تر (مانند جواهرات) فرکانس بالاتر و برای فلزات بزرگ‌تر (مانند جعبه‌های فلزی) فرکانس پایین‌تر انتخاب کنید.

3. مراحل کلی کالیبره کردن فلزیاب

1. انتخاب محیط مناسب برای کالیبراسیون: بهترین محیط برای کالیبراسیون جایی است که فلزات شناخته‌شده‌ای وجود نداشته باشد تا سیگنال‌های نادرست را از بین ببرید.
2. تنظیم حساسیت: ابتدا حساسیت دستگاه را در بالاترین سطح قرار دهید و در صورت نیاز آن را کاهش دهید.
3. تنظیم تعادل زمین: با تنظیم تعادل زمین، نویزهای ناشی از مواد معدنی موجود در خاک را حذف کنید.
4. تنظیم تفکیک: تفکیک را بر اساس نوع فلزات مورد نظر تنظیم کنید تا فقط فلزات ارزشمند شناسایی شوند.
5. تنظیم فرکانس: فرکانس کاری دستگاه را بر اساس اندازه و نوع فلزات مورد نظر تنظیم کنید.
6. آزمایش در محیط واقعی: پس از انجام تنظیمات، فلزیاب را در محیط واقعی تست کنید و در صورت نیاز تنظیمات را مجدداً تغییر دهید.
